সেমিকন্ডাক্টর কাটিয়া ও মোল্ডিং মেশিন

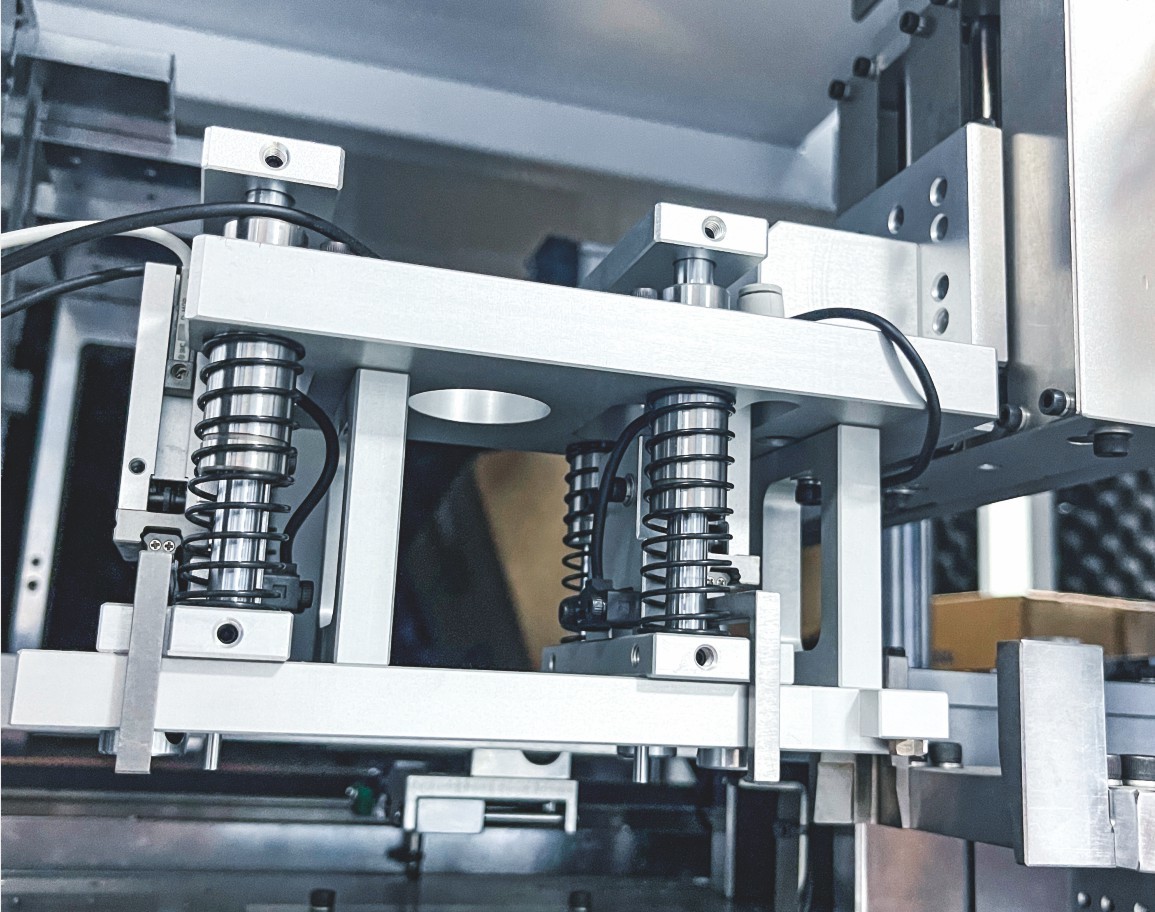

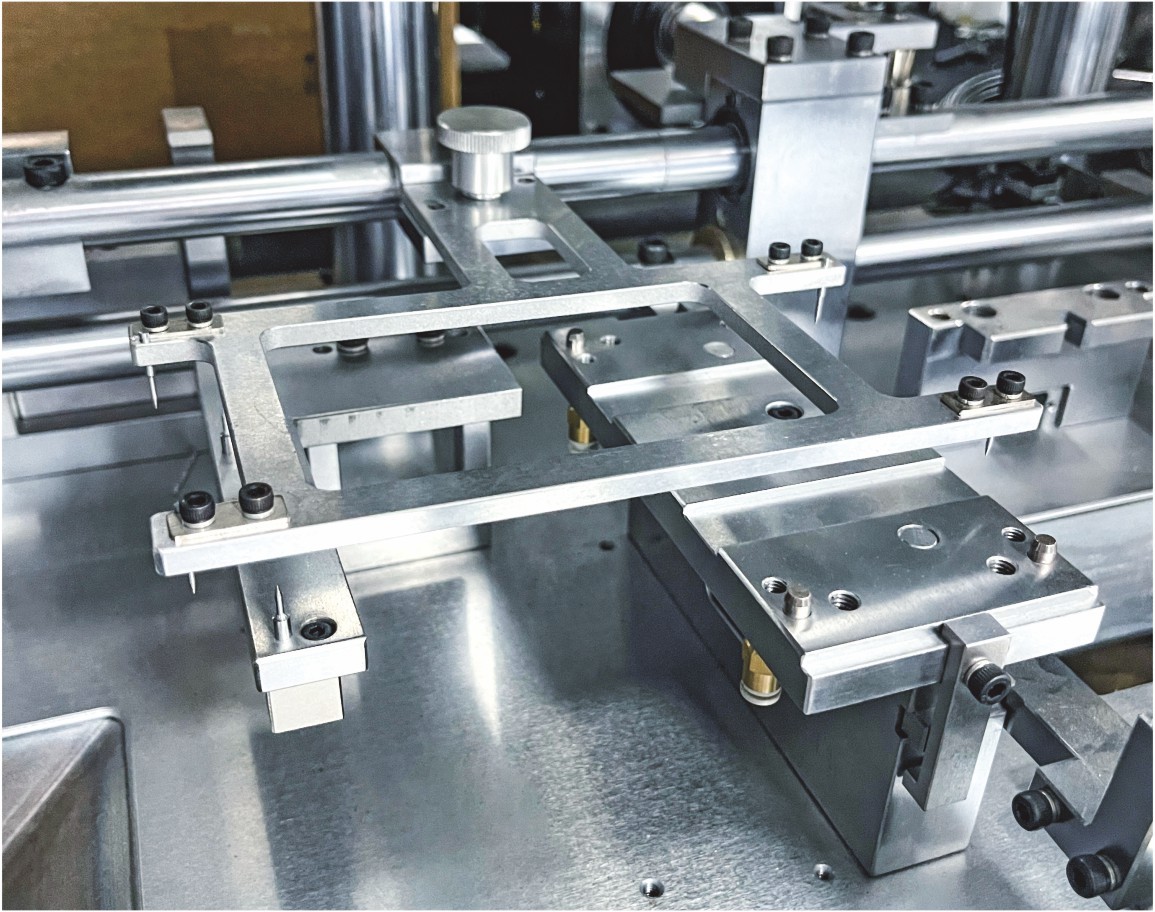

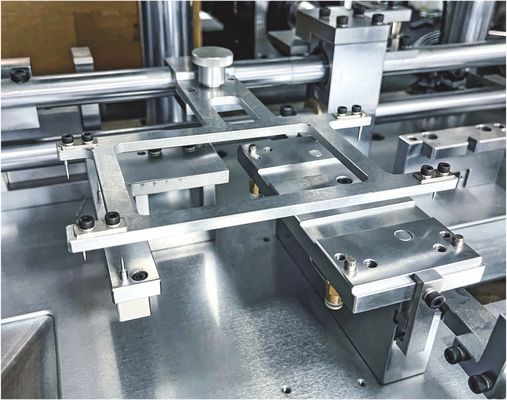

সম্পূর্ণ স্বয়ংক্রিয় ক্যাম সিঙ্ক্রোনাইজড উচ্চ গতির কাটিয়া, গঠন এবং পৃথক সিস্টেম (এসএমপিঃ 70-90) অন্তর্ভুক্তঃ সোজা, ঘোরানো প্রক্রিয়া, মাউন্ট বেস, কাটিয়া সমাবেশ এবং বাঁকানো পায়ে সমাবেশ,উপরে উল্লিখিত কাটিয়া সেট এবং বাঁকানো পায়ে সেট প্রতিটি পণ্য সমর্থন পয়েন্ট সঙ্গে বেস নীচে সেট করা হয়. উপরে উল্লিখিত বাঁকানো পায়ে সমন্বয় গঠিতঃ উপরে উল্লিখিত অবস্থান fixtures এক মধ্যে সেট একটি স্থায়ী অস্থায়ী প্রেস,একটি ড্রাইভ সদস্য উপরে উল্লিখিত মাউন্ট বেস ইনস্টল করা হয় এবং স্থায়ী অস্থায়ী প্রেস সামঞ্জস্য করার জন্য চালিত, এবং উপরে উল্লিখিত পজিশনিং ফিক্সচারটিতে একটি ড্রাইভ সদস্য সেট করা আছে। ফুট বন্ড সেটটি গঠিতঃ উপরে উল্লিখিত পজিশনিং ফিক্সচারটিতে একটি স্টেশনারি প্রেস,একটি ড্রাইভ ইউনিট যা উপরের মাউন্টে ফিক্সড এবং স্থির প্রেসকে সামঞ্জস্য করতে চালিত করে, একটি ফুট বন্ড প্রেস যা উপরে স্থির প্রেসে ফিক্সড, এবং একটি ফুট বন্ড ড্রাইভ যা ফিট বন্ড প্রেসকে সামঞ্জস্য করতে চালিত করে,যেখানে উপরের পজিশনিং ফিক্সচারে একটি কনকভ গ্রুভ স্থাপন করা হয় যা পণ্যের পাদদেশের সাথে মেলে, এবং এই রোল এবং উপরে পা বাঁক প্রেসটি শীট ধাতু বাঁকানোর প্রক্রিয়া অনুসারে পণ্যের পা বাঁকতে ব্যবহৃত হয়।এই পণ্যটির একটি ঘূর্ণনশীল যন্ত্রপাতি রয়েছে যার মাধ্যমে বার কাটার ইউনিট এবং পা বাঁকানোর ইউনিট একই মেশিনে স্থাপন করা হয়, যাতে বার কাটিয়া এবং পা বাঁকানো পরপর এবং অবিচ্ছিন্নভাবে সঞ্চালিত হতে পারে, এইভাবে পণ্যের উত্পাদনশীলতা উন্নত, এবং একই সময়ে, পণ্যের কাঠামো সহজ,এবং অপারেশন সহজ এবং সুবিধাজনক, যার ফলে প্রক্রিয়াটি সম্পন্ন করা সহজ হবে।
পণ্যের নাম | ট্রিম অ্যান্ড ফর্ম মেশিন |
---|---|
মডেল | অটো ট্রিম অ্যান্ড ফর্ম সিস্টেম |
প্রয়োগ | সেমিকন্ডাক্টর কাটিয়া ও মোল্ডিং মেশিন |
ট্রিমিং আকার | সর্বোচ্চ ১১০ মিমি এক্স ১১০ মিমি |
আকৃতির আকার | সর্বোচ্চ ১১০ মিমি এক্স ১১০ মিমি |
মাত্রা | প্রায় ১,২০০ মিমি এক্স ১,২০০ মিমি এক্স ১,৫০০ মিমি |
ট্রিমিং গতি | প্রায়. 0.5 সেকেন্ড প্রতি টুকরা |
পাওয়ার সাপ্লাই | এসি ২২০ ভোল্ট, ৫০/৬০ হার্জ |
বায়ু চাপ | 0.5 এমপিএ |
বায়ু খরচ | প্রায় ১০০ লিটার/মিনিট |
বিদ্যুৎ খরচ | প্রায় ১.৫ কিলোওয়াট |
ওজন | প্রায় ৫০০ কেজি |
নিরাপত্তা বৈশিষ্ট্য | জরুরী স্টপ বোতাম, নিরাপত্তা হালকা পর্দা |
অতিরিক্ত বৈশিষ্ট্য | অটো ফ্রেম লোডার |
ব্র্যান্ড নাম | TJIN |
---|---|
মডেল নম্বর | 003 |
উৎপত্তিস্থল | চীন |
আকৃতির আকার | সর্বোচ্চ ১১০ মিমি এক্স ১১০ মিমি |
ট্রিমিং আকার | সর্বোচ্চ ১১০ মিমি এক্স ১১০ মিমি |
নিয়ন্ত্রণ ব্যবস্থা | পিএলসি নিয়ন্ত্রণ ব্যবস্থা |
ওজন | প্রায় ৫০০ কেজি |
মাত্রা | প্রায় ১,২০০ মিমি এক্স ১,২০০ মিমি এক্স ১,৫০০ মিমি |

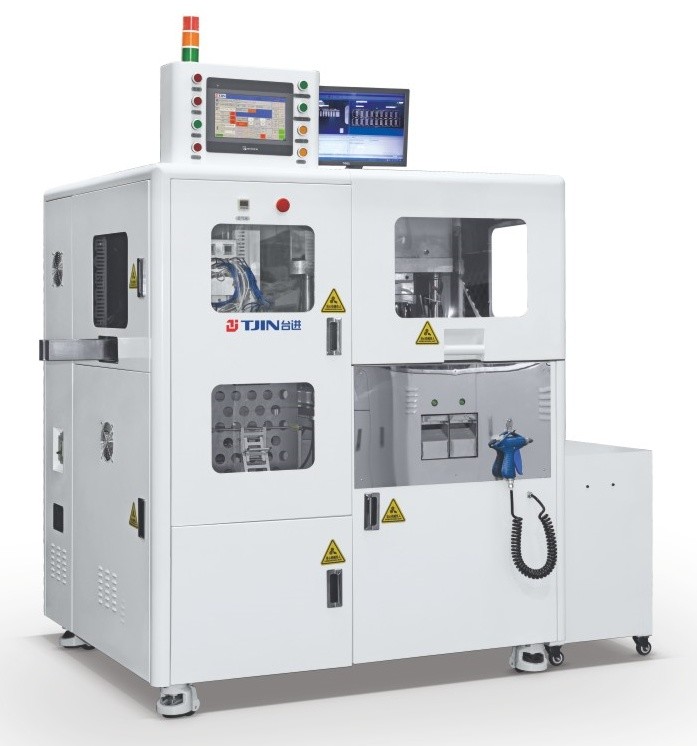

TJIN 003 ট্রিম অ্যান্ড ফর্ম মেশিন একটি অত্যাধুনিক অর্ধপরিবাহী কাটিয়া এবং ছাঁচনির্মাণ মেশিন যা বিশেষভাবে আধুনিক ইলেকট্রনিক্স শিল্পের প্রয়োজনের জন্য ডিজাইন করা হয়েছে।এর উন্নত প্রযুক্তি এবং সুনির্দিষ্ট প্রকৌশল, এই মেশিনটি অতুলনীয় পারফরম্যান্স এবং নির্ভরযোগ্যতা প্রদান করে, যা এটিকে যেকোনো অর্ধপরিবাহী ট্রিম এবং ফর্ম অ্যাপ্লিকেশনের জন্য নিখুঁত পছন্দ করে।
মেশিনটি একটি স্বয়ংক্রিয় ফ্রেম লোডার দিয়ে সজ্জিত, যা অর্ধপরিবাহী উপাদানগুলির সহজ লোডিং এবং আনলোডিংয়ের অনুমতি দেয়, যা প্রক্রিয়াটিকে দ্রুত এবং আরও দক্ষ করে তোলে।এই বৈশিষ্ট্যটি লোডিং এবং আনলোডিং প্রক্রিয়া চলাকালীন উপাদানগুলির ক্ষতির ঝুঁকিও হ্রাস করে, যা উচ্চতর ফলন হার নিশ্চিত করে এবং উৎপাদন খরচকে ন্যূনতম করে।
টিজিন ০০৩ বিভিন্ন ধরণের অর্ধপরিবাহী আকার পরিচালনা করার জন্য ডিজাইন করা হয়েছে, যার সর্বাধিক গঠন এবং ট্রিমিং আকার 110 মিমি এক্স 110 মিমি।এই এটি একটি বহুমুখী মেশিন যে অর্ধপরিবাহী উপাদান বিস্তৃত হ্যান্ডেল করতে পারেন তোলে, এটি যে কোনও ট্রিম এবং ফর্ম অ্যাপ্লিকেশনের জন্য যেতে পছন্দ করে।
TJIN 003 এর প্রধান বৈশিষ্ট্যগুলির মধ্যে একটি হল এর পিএলসি নিয়ন্ত্রণ ব্যবস্থা, যা মেশিনের অপারেশনগুলির উপর সুনির্দিষ্ট এবং সঠিক নিয়ন্ত্রণ প্রদান করে। এটি ধারাবাহিক এবং উচ্চ মানের আউটপুট নিশ্চিত করে,ত্রুটির ঝুঁকি কমাতে এবং একটি মসৃণ উত্পাদন প্রক্রিয়া নিশ্চিতনিয়ন্ত্রণ ব্যবস্থাটি ব্যবহারকারী-বান্ধব এবং প্রতিটি অ্যাপ্লিকেশনের নির্দিষ্ট চাহিদা মেটাতে সহজেই প্রোগ্রাম করা যায়।
এই মেশিনটি চীনে তৈরি করা হয়েছে, যা উচ্চমানের উৎপাদন এবং আন্তর্জাতিক মান মেনে চলার নিশ্চয়তা দেয়। এটি কমপ্যাক্ট এবং হালকা, যার ওজন প্রায় 500 কেজি,যে কোন উৎপাদন কেন্দ্রে পরিবহন এবং ইনস্টলেশন সহজ করে তোলেপ্রায় ১,২০০ মিমি এক্স ১,২০০ মিমি এক্স ১,৫০০ মিমি এর মাত্রা এটিকে স্থান সাশ্রয়ী সমাধান করে তোলে, যা মেঝে জায়গার দক্ষ ব্যবহারের অনুমতি দেয়।
সামগ্রিকভাবে, TJIN 003 ট্রিম অ্যান্ড ফর্ম মেশিনটি যেকোনো সেমিকন্ডাক্টর ট্রিম অ্যান্ড ফর্ম অ্যাপ্লিকেশনের জন্য নিখুঁত সমাধান। এর উন্নত বৈশিষ্ট্য, সুনির্দিষ্ট প্রকৌশল,এবং ব্যবহারকারী-বান্ধব নকশা এটির উৎপাদনশীলতা বৃদ্ধি এবং উত্পাদন খরচ কমাতে ইলেকট্রনিক্স নির্মাতাদের জন্য শীর্ষ পছন্দ করেনির্ভরযোগ্য পারফরম্যান্স এবং উচ্চমানের আউটপুট দিয়ে এই মেশিনটি যেকোনো আধুনিক উৎপাদন লাইনের জন্য একটি অপরিহার্য সরঞ্জাম।
ব্র্যান্ড নাম: TJIN
মডেল নম্বরঃ 003
উৎপত্তিস্থল: চীন
অপারেশন মোডঃ ম্যানুয়াল/অটো
ট্রিমিং স্পিডঃ প্রায় 0.5 সেকেন্ড প্রতি টুকরা
বায়ু খরচঃ প্রায় ১০০ লিটার/মিনিট
গঠনের গতিঃ প্রায় 0.8 সেকেন্ড প্রতি টুকরা
ওজন: প্রায় ৫০০ কেজি
আমাদের উদ্ভাবনী ট্রিম অ্যান্ড ফর্ম মেশিনের জন্য টিজিনের কাস্টমাইজড সার্ভিস উপস্থাপন করছি।এই অটো ট্রিম & ফর্ম সিস্টেম আপনার অর্ধপরিবাহী কাটা এবং ছাঁচনির্মাণের চাহিদা জন্য নিখুঁত সমাধান.
আমাদের টেনডন কাটিয়া এবং ছাঁচনির্মাণ মেশিন একটি ম্যানুয়াল এবং স্বয়ংক্রিয় অপারেশন মোড উপলব্ধ, আপনার উত্পাদন প্রক্রিয়া জন্য নমনীয়তা এবং ব্যবহারের সহজতা প্রদান করে। প্রায় 0 এর একটি ট্রিমিং গতি সঙ্গে।5 সেকেন্ড প্রতি টুকরা এবং প্রায় 0 এর একটি গঠনের গতি.8 সেকেন্ড প্রতি টুকরা, আমাদের মেশিন প্রতিটি ট্রিম এবং ফর্ম দক্ষতা এবং নির্ভুলতা গ্যারান্টি।
প্রায় ১০০ লিটার/মিনিট বায়ু খরচ করে, আমাদের মেশিন পরিবেশ বান্ধব এবং খরচ কার্যকর।আমাদের ট্রিম অ্যান্ড ফর্ম মেশিন কম্প্যাক্ট এবং কোন উত্পাদন লাইন ইনস্টল করা সহজ.
আপনার সমস্ত ট্রিম অ্যান্ড ফর্ম মেশিনের প্রয়োজনের জন্য টিজিন নির্বাচন করুন এবং আমাদের শীর্ষস্থানীয় কাস্টমাইজড পরিষেবাগুলির অভিজ্ঞতা অর্জন করুন। আমাদের সর্বোত্তম মানের, গতি,এবং আপনার অর্ধপরিবাহী কাটা এবং ছাঁচনির্মাণ প্রক্রিয়া জন্য দক্ষতা.
ট্রিম অ্যান্ড ফর্ম মেশিনটি সাবধানে প্যাকেজ করা হবে এবং তার নিরাপদ আগমন নিশ্চিত করার জন্য জাহাজে পাঠানো হবে। প্রতিটি মেশিনকে সুরক্ষা উপকরণে আবৃত করা হবে এবং একটি শক্তিশালী বাক্সে রাখা হবে।বাক্সটি তারপর সীলমোহর করা হবে এবং প্রয়োজনীয় শিপিং তথ্য দিয়ে লেবেল করা হবে.
মার্কিন যুক্তরাষ্ট্রে অভ্যন্তরীণ চালানের জন্য, মেশিনটি একটি নামী ক্যারিয়ারের সাথে স্থল জাহাজের মাধ্যমে প্রেরণ করা হবে।মেশিনটি যথাযথ ডকুমেন্টেশন এবং কাস্টমস ক্লিয়ারেন্সের সাথে এয়ার ফ্রেইটের মাধ্যমে পাঠানো হবে.
গ্রাহকরা অতিরিক্ত খরচে দ্রুত শিপিংয়ের বিকল্পও বেছে নিতে পারেন, যা গন্তব্য এবং পছন্দসই ডেলিভারি গতির উপর ভিত্তি করে গণনা করা হবে।
শিপিংয়ের পরে, গ্রাহকরা তাদের ট্রিম অ্যান্ড ফর্ম মেশিনের বিতরণ ট্র্যাক করার জন্য একটি ট্র্যাকিং নম্বর পাবেন। আমরা আমাদের মূল্যবান গ্রাহকদের কাছে আমাদের পণ্যগুলির সময়মতো এবং নিরাপদ বিতরণ নিশ্চিত করার জন্য প্রচেষ্টা করি।
প্রধান বৈশিষ্ট্য
সরঞ্জাম ফাংশনঃ কাটিয়া এবং বাঁকানো ছাঁচনির্মাণ প্লাস্টিক সীল পরে পণ্য পৃথক;
প্রযোজ্য প্যাকেজঃ SOT/SOD/TSOT/SOP/TO252/TO263/SMD এবং অন্যান্য সিরিজ;
পারফেক্ট পাওয়ারঃ সার্ভো মোটর পাওয়ার-৩-৫টি;
টেনডন কাটার গতিঃ 70-100 punches/minute (SPM: 70-100)
কন্ট্রোল সিস্টেমঃ পিএলসি (ওম্রন)
অপারেটিং সিস্টেমঃ টাচ স্ক্রিন + বোতাম, প্রদর্শন UPH/SPM punching and cutting count;
খাওয়ানোর কাঠামোঃ ঘূর্ণমান ডাবল ম্যাগাজিন খাওয়ানো;
গ্রহণকারী কাঠামোঃ কার্টিজ গ্রহণকারী (বুল)
সুরক্ষা সুরক্ষা ব্যবস্থাঃ সরঞ্জামটিতে একটি ফুটো সুরক্ষা ডিভাইস, জরুরী স্টপ বোতাম ডিভাইস এবং সমস্ত প্রধান সুরক্ষা দরজা একটি সেন্সর সুরক্ষা ডিভাইস দিয়ে সজ্জিত;
